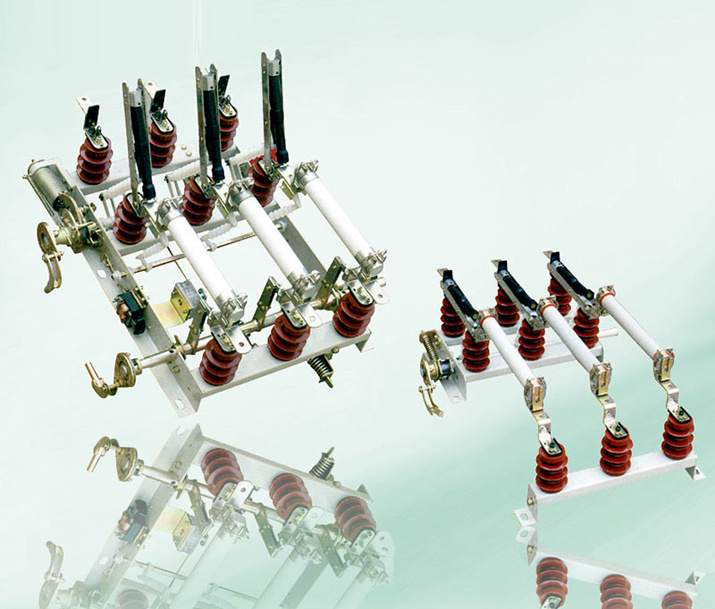

一、產品概述

FN5-12R（L）系列戶內交流高壓負荷開關-熔斷器組合器是我公司引進國外先進技術，結合我國的供電要求，自行設計研制面成的。該產品經長期的試運行考核，性能達到IEC420《交流高壓負荷開關-熔斷器組合電器》（1990版）和GB3840《3-63kV交流高壓負荷開關》標準要求，與國外同類產品比較，技術參數已達到同類產品水平，具有體積小，重量輕，可用于環網柜和箱式變電站，廣泛應用于12kV線路的電能分配，并有效地避免了設備的缺相運行。

該產品的研制成功填補了國內空白，可實現開關、隔離和接地三功能。

二、產品用途FN5-12R（L）型戶內交流高壓負荷開關-熔斷器組合電器亦稱帶脫扣裝置負荷開關（以下簡稱開關），適用于50Hz，額定電壓6-12kV的網絡中，可開斷負荷電流、過載電流及短路電流，本負荷開關配用CS6-I型手動操動機構，本產品專用的CS手動機構。

三、使用環境

海拔不超過1000m；

周圍空氣溫度：上限+40℃、下限-25℃；

相對濕度，日平均值不大于95%，月平均值不大于90%（+25℃）；

周圍空氣應不受腐蝕性、可燃性氣體等明顯污染；

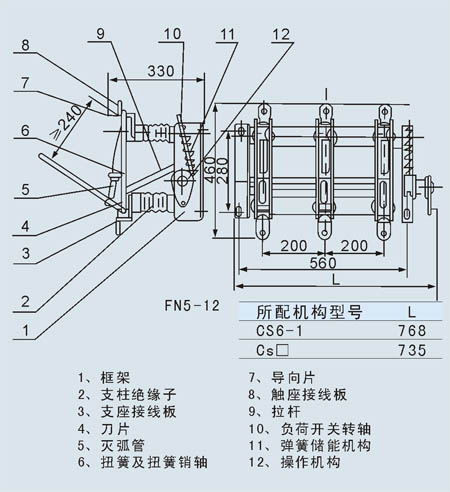

五、外形及安裝尺寸圖
