JLSZW-10組合互感器 JLSZW-10干式計量箱
10千伏戶外干式高壓計量箱JLSZW-10是根據供電部門,電力用戶需要,在同類產品的基礎上改進而成的高壓計量箱,它符合國家電力公司提倡的電力設備無油化。改進絕緣方式,JLSZY-10干式三元件高壓計量箱,提高技術參數等。適合于額定電壓10kV、額定頻率為50HZ的供電線路中作電能計量或考核線損之用。它運行可靠,使用壽命優于油浸式互感器。
特點

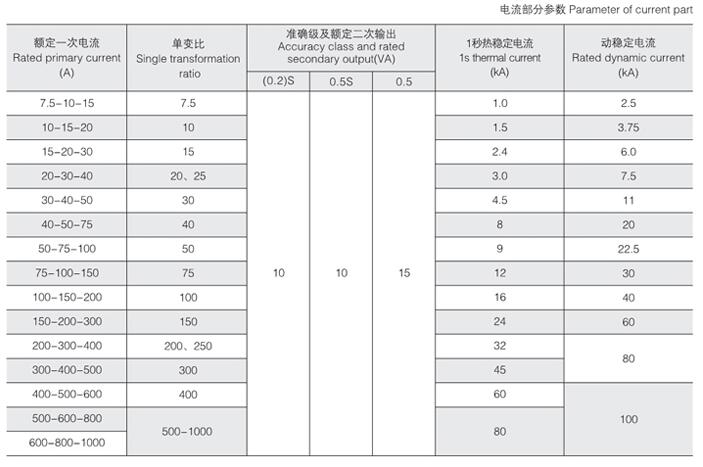

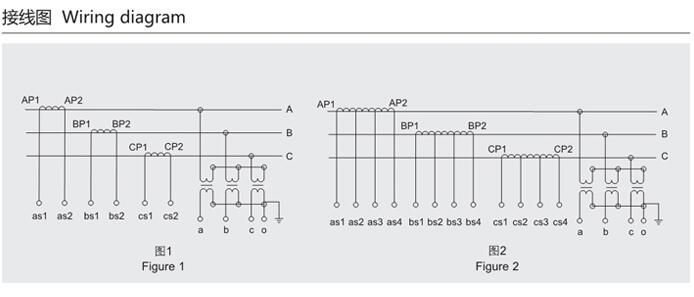

1干式高壓計量箱為兩元件型,配備A、C相兩只電流互感器,和兩只電壓互感器,采用V/V接線,額定二次電流5A,額定二次電壓100V,配用三相三線有功或無功電能表。
2 對于季節性負荷變化較大的電力用戶,可選用雙變比寬量限高壓計量箱,不停電可在表箱內通過改變專用互感器端子盒連接片倒換變比。

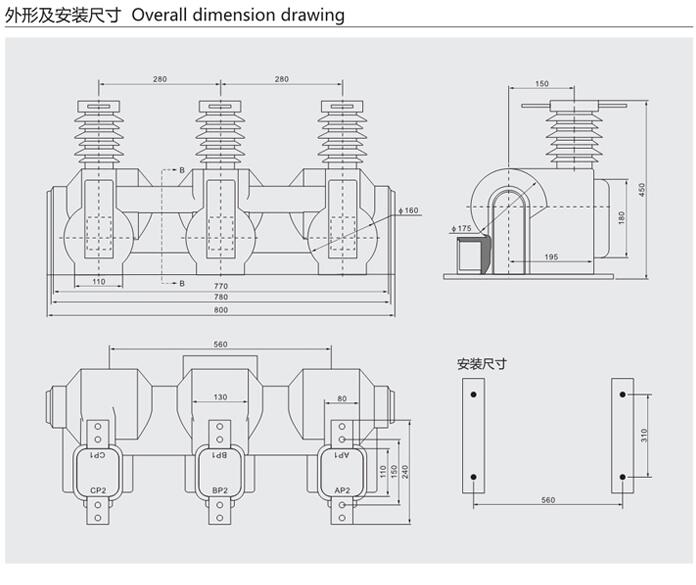

3 高壓計量箱和組合互感器可一體連接,組成連體高壓計量箱,在柱上安裝使用;也可以分別安裝,柱上安裝組合互感器,下面安裝計量表箱,中間用鎧甲電纜連接。
