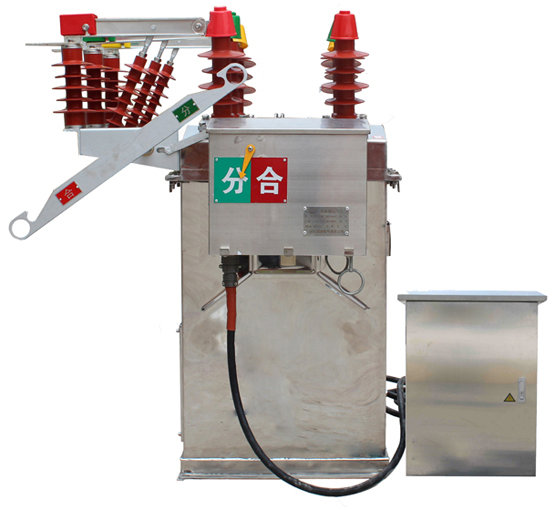

一、ZW8-12柱上真空斷路器(帶計量)產品概述：

ZW8-12型戶外高壓真空斷路器是額定電壓為12KV，三相交流50Hz的戶外高壓開關設備，主要用于城網和農網的配電系統中，作為分、合負荷電流、過載電流及短路電流之用。

該產品配用彈簧儲能操作機構，可手動操作、電動操作和遙控分合閘操作?？稍跀嗦菲骷由涎b隔離開關。

ZW8-12型戶外高壓真空斷路器融合了當今世界較新的永磁機構與環氧樹脂整體澆注固態絕緣工藝等先進技術，并采用了真空開斷技術，具有電壽命長、開斷可靠和長期完全免維護的特點。外絕緣采用進口戶外專用型環氧樹脂整體澆注而成，具有耐紫外線，防閃絡，抗污染等優點。本產品完全無油，無SF6，免維護，不污染環境。采用先進的永磁機構，機械性能穩定可靠；并裝有手動分、合閘機構，必要時可現場手動分、合閘操作。該產品具有體積小、重量輕、操作方便、運行可靠、無污染、免維護等諸多優點。

二、ZW8-12柱上真空斷路器(帶計量)產品主要特性：

環氧樹脂固體絕緣、無油、無SF6、對環境無危害

真空開斷、縱向磁場滅弧、穩定可靠

進口戶外專用型環氧樹脂，耐紫外線、防閃絡，不易老化

永磁操作機構，免維護，可長期可靠工作

雙穩態永磁機構，不會退磁，可永久使用

機械壽命較少可以達到20000次以上

結構緊湊、體積小、重量輕，便于安裝和運輸

箱體經過特殊處理，無銹蝕，可保持外形持久美觀(可選用不銹鋼箱體)

采用高智能型微機控制器，提供多種功能，可滿足用戶的各種要求

可配FTU實現遠方控制、監視以及實現SCADA功能

ZW8-12戶外高壓真空斷路器應用與特點

ZW8-12戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。

ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

三、ZW8-12柱上真空斷路器(帶計量)應用與特點：

ZW8-12戶外真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。

ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

四、使用環境條件：環境溫度：上限+40t下限-30。C

海拔高度：《1000m

風壓：≤700Pa（相當風速34m／s）

空氣污穢程度：III級

無經常性劇烈震動

五、組成結構：

1）整體結構為三相共箱式

2）真空滅弧室

3）彈簧操動機構

4）絕緣系統

5）導電回路

6）箱蓋、箱體

7）密封件

六、產品特點：

1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣

2）內置多抽頭電流互感器可作為過電流保護之用

3）采用雙繞組電流互感器可作為保護和計量用

4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙”

（遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。

5）可加裝隔離開關
