按照變壓器的用途分為:電源變壓器、音頻輸入變壓器、輸出變壓器、中頻變壓器、高頻變壓器、脈沖變壓器等。
1、變壓器的文字符號為“T”。
2、變壓器是利用互感應原理工作的,具有傳交流電隔直流電、電壓變換、阻抗變換和相位變換的作用。變壓器由初級、次級兩部分互不相通的線圈組成,它們之間由鐵芯或磁芯作為耦合媒介。改變初、次級之間的圈數比,即可改變電壓比和阻抗比。改變變壓器線圈的接法,可以很方便地將信號電壓倒相。
3、電源變壓器是一種軟磁電磁元件,功能是功率傳送、電壓變換和絕緣隔離,在電源技術中和電力電子技術中得到廣泛應用。電源變壓器的主要參數是功率和次級電壓、電流。功率與鐵芯截面的平方成正比。鐵芯截面越大,變壓器功率越大。電源變壓器的用途是電源電壓變換,并可同時提供多種電源電壓,以適應電子電路的需要。制作時應根據需要選用具有符合要求的次級電壓、電流的變壓器。
4、電源變壓器的另一用途是電源隔離。由于變壓器的隔離作用,即使人體接觸到電壓U2,也不會與交流220V市電構成回路,保證了人身安全。這就是維修熱底板家電時必須要用電源隔離變壓器的道理。

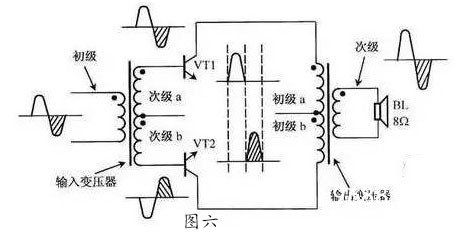

5、音頻變壓器是工作在音頻范圍的變壓器,又稱低頻變壓器。工作頻率范圍一般從10~20000Hz,常用語變換電源或變換負載的阻抗。由圖所示為推挽功率放大器電路,輸入變壓器將信號電壓傳輸、分配給晶體管VT1和VT2(送給VT2的信號還倒了相),使VT1和VT2交替放大正、負半周信號,然后再由輸出變壓器將信號合成輸出。輸出變壓器同時還將揚聲器的8Ω低阻變換為數百歐姆的高阻,與放大器的輸出阻抗相匹配,使得放大器輸出的音頻功率較大而失真較小。
6、中頻變壓器習慣上簡稱為中周,是超外差式收音機的特有元件。應用于超外差收音機和電視機的中頻放大電路中。中頻變壓器具有選頻與耦合的作用。超外差收音機中放部分電路,中頻變壓器T1、T2的初級線圈分別與C1、C2諧振于465kHz,作為VT1、VT2的負載,因此,只有465kHz中頻信號得到放大,起到了選頻的作用。為中頻變壓器幅頻特性曲線,f0為諧振頻率,Δf為通頻帶。
7、高頻變壓器通常是是工作頻率超過中頻(10kHz)的電源變壓器,主要高頻開關電源中作高頻開關電源變壓器,也有用語高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。收音機的磁性天線就是一個高頻變壓器,初級線圈與可變電容器C組成選頻回路,選出的電臺信號通過初、次級之間的耦合傳輸?shù)礁叻呕蜃冾l級VT1。
8、變壓器可以用萬用表進行檢測。一是檢測繞組線圈通斷,二是檢測繞組線圈之間的絕緣電阻,三是檢測繞組線圈與鐵芯之間的絕緣電阻。
