朋友們大家好我是大俵哥，今天我們來了解一下常見斷路器的分類。斷路器有ABCD四種類型，我們常見的是C型和D型。今天有個朋友咨詢我，說是一按電機的啟動按鈕，斷路器就跳閘，看了下斷路器和電機的額定電流，排除了過載的原因，但是斷路器的選型卻是錯誤的。

斷路器

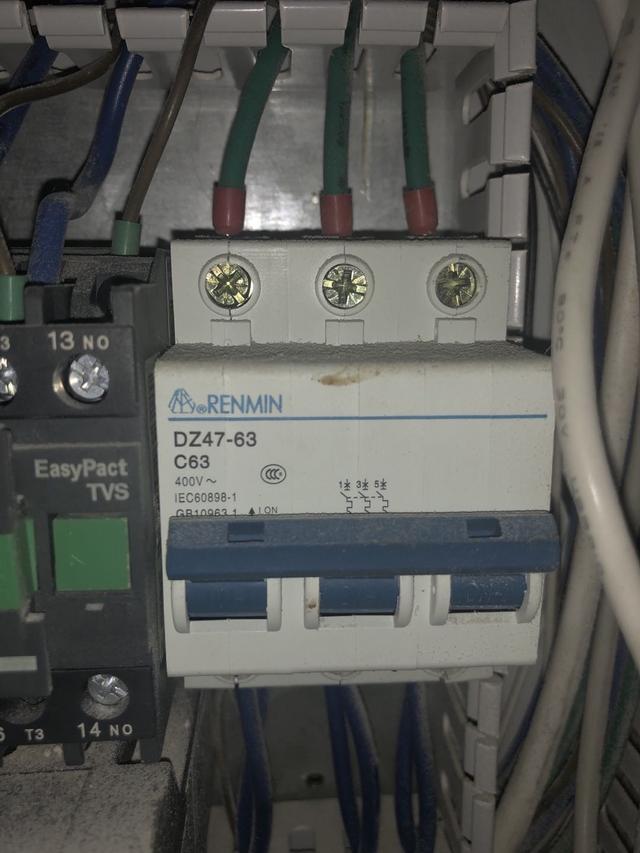

大家看這款斷路器DZ47-63 C63，也就是C型斷路器額定電流為63A，C型用于控制電路和照明設備，而動力設備我們要用D型斷路器，這兩款斷路器大的區別就是瞬時脫口電流不一樣。

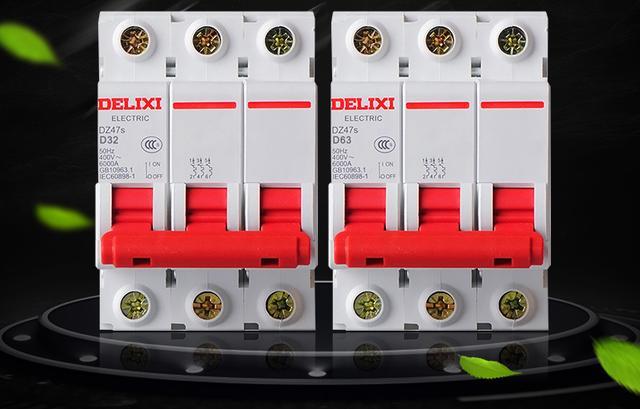

D型

雖然都是63A的斷路器，但是C型的脫扣電流是額定電流的4--7倍，而D型斷路器的脫扣電流是額定電流的7--10倍，C型用于感性負載和照明系統的保護，而D型用于高感性負載和有高沖擊電流的供配電線路，直白點說就是，C型一般家用或小型負載的控制電路，D型一般用于電機控制。

電機

斷路器額定電流上升一般為6、10、16、20、25、32、40、63、80、100、125、150、200、250等，不同品牌稍有差異。我們選型的時候，首先算出負載的額定電流I總，然后（1.5-2）倍I總就是斷路器的電流，也就是說斷路器一定要留有余量，算得結果接近哪個就選哪個。
