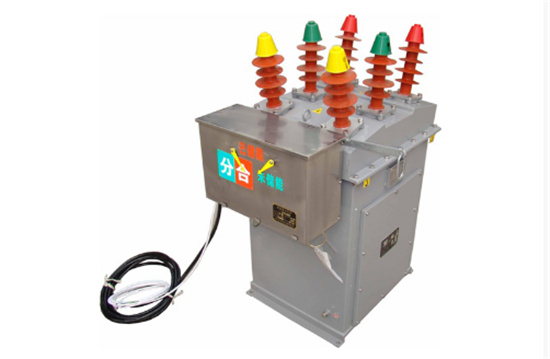

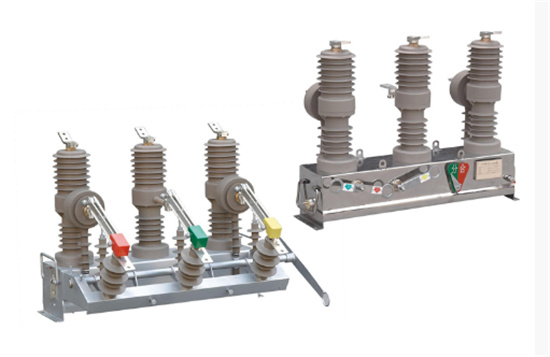

斷路器一般由觸頭系統、滅弧系統、操作機構、脫扣器、外殼等構成。斷路器按其構造分為微型斷路器、塑殼斷路器和框架式斷路器。
斷路器的作用.
低壓斷路器也稱為自動空氣開關,可用來接通和分?jǐn)嘭?fù)載電路,也可用來控制不頻繁起動的電動機。它功能相當于閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和,是低壓配電網中一種重要的保護電器。
低壓斷路器具有多種保護功能(過載、短路、欠電壓保護等)、動作值可調、分?jǐn)嗄芰Ω?、操作方便、安全等?yōu)點,所以目前被廣泛應用。結構和工作原理低壓斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。
斷路器的工作原理
當短路時,大電流(一般10至12倍)產生的磁場克服反力彈簧,脫扣器拉動操作機構動作,開關瞬時跳閘。
當過載時,電流變大,發熱量加劇,雙金屬片變形到一定程度推動機構動作(電流越大,動作時間越短)。
現在有電子型的,使用互感器采集各相電流大小,與設定值比較,當電流異常時微處理器發出信號,使電子脫扣器帶動操作機構動作。
斷路器的參數
額定工作電壓(Ue):這是斷路器在正常(不間斷的)的情況下工作的電壓。
額定電流(In):配有專門的過電流脫扣繼電器的斷路器在制造廠家規定的環境溫度下所能無限承受的最大電流值,不會超過電流承受部件規定的溫度限值。
短路繼電器脫扣電流整定值(Im):短路脫扣繼電器(瞬時或短延時)用于高故障電流值出現時,使斷路器快速跳閘,其跳閘極限Im。
額定短路分?jǐn)嗄芰Γ↖cu或Icn):斷路器的額定短路分?jǐn)嚯娏魇菙嗦菲髂軌蚍謹喽槐粨p害的最高(預期的)電流值。標準中提供的電流值為故障電流交流分量的均方根值,計算標準值時直流暫態分量(總在最壞的情況短路下出現)假定為零。工業用斷路器額定值(Icu)和家用斷路器額定值(Icn)通常以kA均方根值的形式給出。
短路分?jǐn)嗄芰Γ↖cs):斷路器的額定分?jǐn)嗄芰Ψ譃轭~定極限短路分?jǐn)嗄芰皖~定運行短路分?jǐn)嗄芰煞N。
