箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房、配電站，成為新型的成套變配電裝置。下面就跟大家分享一下西安箱變的有關知識~
西安箱變的總體結構主要分為高壓開關設備、變壓器及低壓配電裝置三大部分。

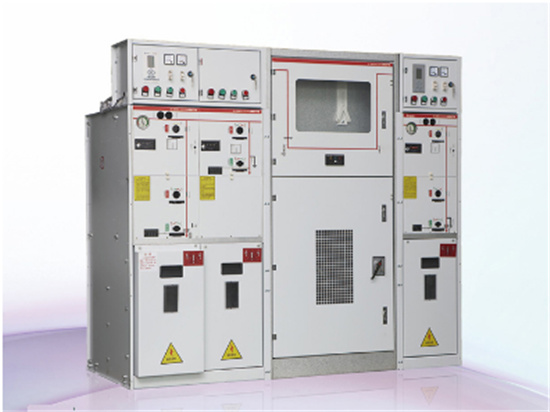

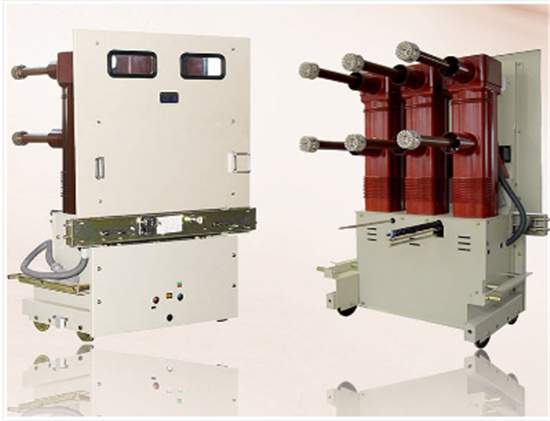

根據系統需要，高壓開關可選用六氟化硫或真空斷路器、環網開關、負荷開關加熔斷器。
還可在高壓側加裝計量裝置。低壓側一般安裝有總開關及分路饋線開關，也有的只安裝饋線開關．向低壓終端用戶直接饋電。還可裝補償電容器、計量裝置等。配電變壓器一般選用油浸式或干式變壓器。
歐式箱變的高壓室一般是由高壓負荷開關、高壓熔斷器和避雷器等組成的，可以進行停送電操作并且有過負荷和短路保護。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成的。變壓器一般采用 S9 或干式的等。
西安箱體有兩種構成方式，即“目”字形布置和“品”字形布置?！澳俊弊中尾贾玫母叩蛪菏逸^寬，便于實現環網或雙電源接線的環網供電方案。
美式箱式組合變壓器，其結構分為前后兩部分，前部為接線柜，接線柜內包括高低壓端子、高壓負荷開關、插入式熔斷器、高壓分接開關操作手柄、油位表、油溫計等；后部是油箱體及散熱片，變壓器繞組、鐵心、高壓負荷開關、插入式熔斷器都在油箱體內。箱體采用全密封結構。一體化箱變?yōu)樽罱鼑?guó)內廠家研制，應用還不廣泛，為雙層結構，高、低壓室置于變壓器室上面
歐式、美式和一體化式箱變各有優缺點，歐式箱變的體積較大，高低壓開關和變壓器都設于一個大殼體內，散熱條件差，需裝機械排風裝置。美式箱變由于變壓器冷卻片直接對外散熱，散熱條件相對較好，但其造型較歐式差，其外觀難與住宅小區等綠化環境配合。一體化箱變占地更少，優、缺點與美式箱變相似。另外，美式、一體化式箱變現國內只能制造630kVA容量以下的，歐式箱變卻可達1250kVA。
普通箱式變電所型號
普通箱式變電所型號分為三類：（1）高壓開關設備型號；（2）干式變壓器柜型號；（3）低壓開關設備型號。
前三位字母符號的意義是：
Z-組合式；B-變電站；N(W)-戶內(戶外，可不加)；X-箱式；Y-移動式。
箱變的運行與維護
（一）箱變運行的基本要求
1、箱式設備放置的地坪應選擇在較高處，不能放在低洼處，以免雨水灌入箱內影響運行。澆制混凝土平臺時要留有空擋．便于電纜進出線的敷設。
2、箱體與接地網必須有兩處可靠的連接，箱變接地和接零可共用一接地網，接地網一般在基礎的四角打接地樁，然后連成一體。
3、箱式設備周圍不能違章堆物，確保電氣設備的通風及運行巡視需要，箱變以自然風循環冷卻為主，變壓器室門不應堵塞。
4、高壓配電裝置中的環網開關、變壓器．避雷器等設備應定期巡視維護，發現缺陷及時整修，定期進行絕緣預防性試臉。作時要正確解除機械連鎖，并使用絕緣棒操作。
一般巡視項目如下。
1、基礎是否牢困，孔洞是否封堵，柜體有無潮氣。
2、接地裝置是否完備、連接是否良好．接地電阻是否符合要求。
3、戶外環境有無變化．有無影響交通和行人的安全。
4、檢查各路饋線負荷情況．三相負荷是否平衡或過負荷現象，開關分合位置、儀表指示是否正確，控制裝置是否正常工作。
5、西安箱變的除塵箱變內部每隔一年除塵一次，高壓室、低壓室柜體表面和氣箱表面可用濕布進行擦拭，變壓器室內變壓器用吹氣除塵或吸塵器除塵。
6、風機的日常維護和檢修檢查風機運轉的情況，如未運行，使用溫濕度控制器，調到現有溫度以下，啟動風機檢查。
7、高壓開關和低壓開關電動操作機構的維護和檢修
8、輔助例行試驗溫濕度控制器的例行試驗；煙霧報警裝置的例行試驗；端子排的緊固和檢查：標準件的緊固和檢查。9、端子排維護，因熱脹冷縮，端子排可能會松動，每年巡檢應對端子室內所有端子重新緊固。注意：重新緊固前請確認一次交流回路和二次控制回路均斷電，避免觸電！
